SimSys7М представляет собой аппаратную платформу виртуальных объектов, реализуемых с помощью имитационных программных моделей. В нем реализован принцип «2-in-1»: два независимых устройства объединены в одном конструктиве - активная TFT 7” LCD-панель (800х600) с интерфейсом USB2.0 и микросистема сбора данных с интерфейсом USB1.1. Микросистема сбора данных включает 2-канальный АЦП (однопроводное включение), 10 бит, 100 кГц, ±5В; 4 канальный ЦАП 12 бит, шесть диапазонов; и 10 каналов конфигурируемого дискретного В/В в уровнях ТТЛ, причем два канала могут работать в режиме генератора импульсов. Питание SimSys7М осуществляется от интерфейсных каналов.

SimSys7М подключается к компьютеру как дополнительный монитор и дополнительное устройство В/В. А для того, чтобы он стал действительно виртуальным объектом, воспринимающим и реагирующим на входные/выходные сигналы извне, необходимо запустить соответствующую программу-модель. Но, прежде ее следует создать, и это лучше всего сделать в среде графического программирования LabVIEW™!

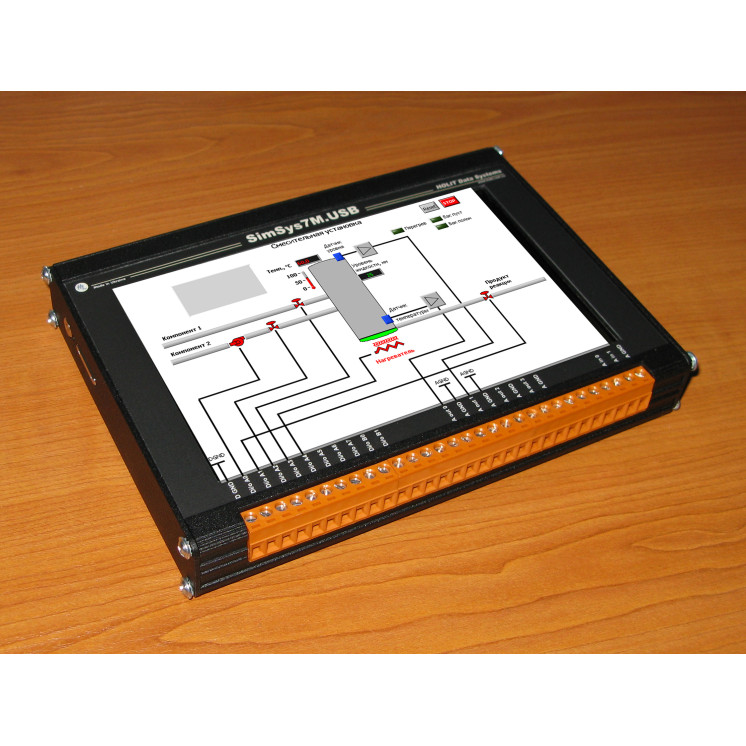

На LCD-панели отображаются объект, датчики, исполнительные устройства и виртуальные проводники, следующие к краю панели, где располагаются клеммные соединители. А далее виртуальные проводники превращаются в реальные, которые подключаются к системе сбора данных, которой оснащен компьютер.
