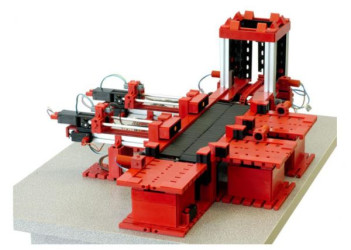

Сортировочная линия с транспортером, fischertechnik

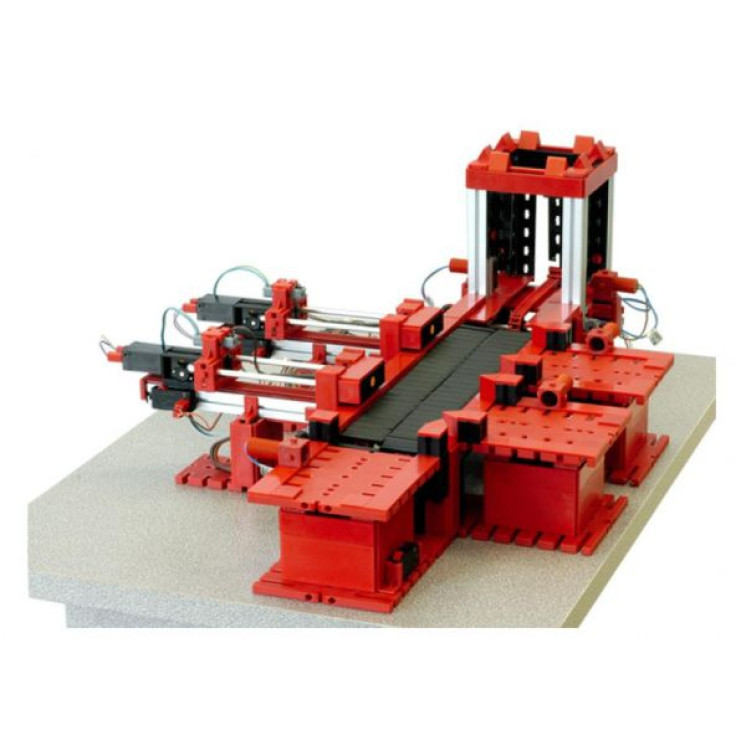

Модель демонстрирует работу автоматической сортировочной линии, которая состоит из накопителя для посылок со встроенным толкателем, одного ленточного транспортера, двух толкателей с электроприводом и трех участков выгрузки.

Цикл сортировки начинается с выталкивания посылки из накопителя на ленту транспортера, по которой она перемещается до участка, где магнитоуправляемые контакты считывают код с посылки. После этого она перемещается транспортером к соответствующему участку выгрузки и сталкивается с ленты с помощью толкателя №2 или №3. Цикл работы повторяется до тех пор, пока из накопителя не будут выгружены все посылки. Для кодирования посылки используются миниатюрные магниты. Положение посылки на ленте транспортера определяется с помощью бесконтактных индуктивных датчиков. Очередь в накопителе организована по принципу FIFO.

Эта модель, совместно с моделью портального манипулятора используется в имитационном стенде, объединяющем сортировочную линию и портальный манипулятор.

Датчики:

• Оптический датчик - 3 шт.
• Световой барьер - 1 шт.
• Индуктивный конечной выключатель - 2 шт.
• Механический переключатель - 5 шт.
• Магнитоуправляемый контакт (геркон) - 3 шт.

Исполнительные устройства:

• Нереверсивный мотор - 2 шт.
• Реверсивный мотор - 2 шт.

Требования к системе управления:

• Цифровые входы - 14 шт.
• Цифровые выходы - 6 шт.

Комплект поставки:

• Разъем Sub-D 37;
• Схема подключения;
• Принципиальная схема;
• Описание датчиков;
• Инструкция;
• Имитация посылки;
• Комплект запасных частей.

Модель поставляется в собранном виде. Система управления в комплект не входит!
