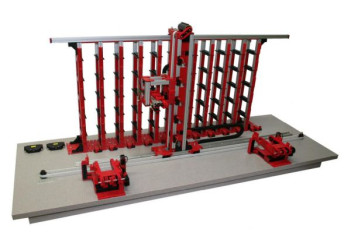

Автоматический высотный склад, fischertechnik

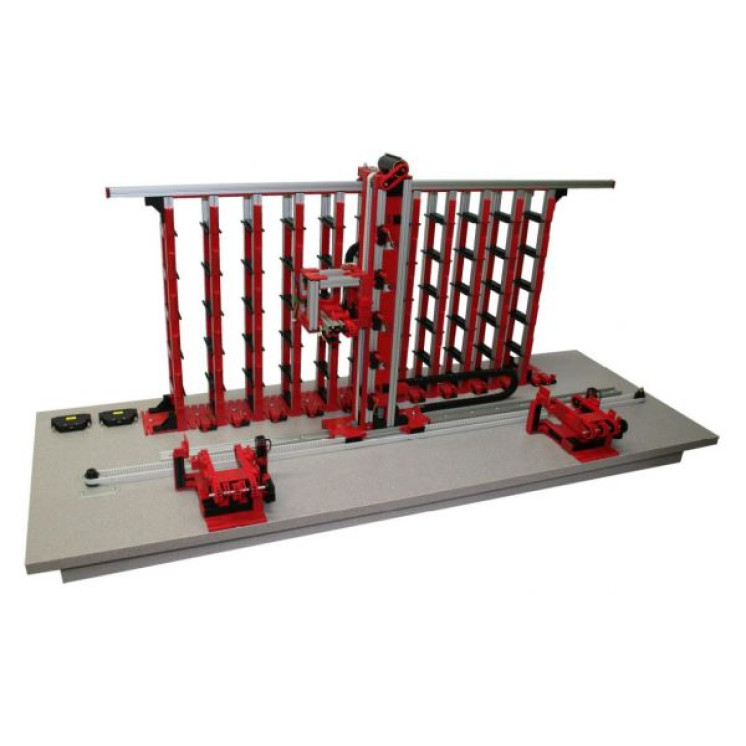

Модель имитирует работу автоматического складского комплекса, оборудованного вертикальным стеллажом, краном-штабелером и конвейерами. Размещение деталей на складе начинается с участка загрузки. Кран-штабелер забирает детали на участке загрузки и переносит их в свободную ячейку стеллажа. Когда необходимо выгрузить деталь, система управления определяет ячейку, в которой хранится требуемая деталь, штабелер забирает деталь из этой ячейки и передает её на участок выгрузки. Для управления размещением деталей можно использовать логистические алгоритмы FIFO и LIFO. Датчики: 1. Бесконтактный конечный выключатель - 1 шт. 2. Cветовой барьер - 2 шт. 3. Механический переключатель - 23 шт. Исполнительные устройства: 1. Электромотор - 5 шт. 2. Реле - 3 шт. Требования к системе управления: 1. Дискретные входы - 26 2. Дискретные выходы - 11 Комплект поставки: Разъем Sub-D 37 Схема подключения Принципиальная схема Комплект описаний для датчиков Имитация единиц обработки Комплект запасных частей Модель поставляется в собранном виде. Система управления в комплект не входит!
