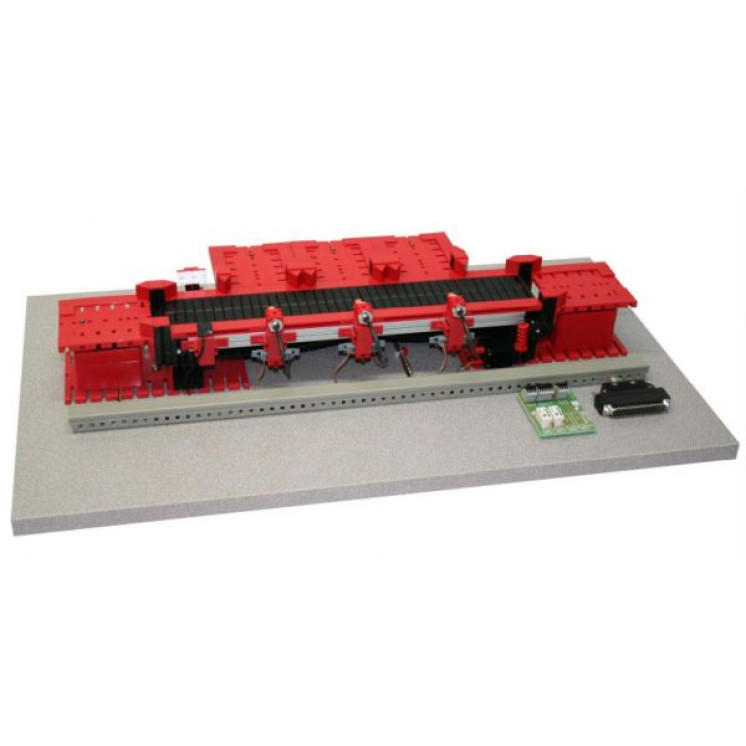

Модель сборочной линии, fischertechnik

Техническая модель сборочной линии для изучения технологий управления с использованием программируемых логических контроллеров ПЛК. Модель имитирует работу сборочного конвейера. Вдоль ленты транспортера располагаются три рабочих участка, на которых выполняются сборочные операции. Изделие устанавливается на транспортер на участке загрузки и затем перемещается к рабочим участкам. Контроль положения изделия осуществляется с помощью бесконтактных индуктивных датчиков. Датчики: Односторонний световой барьер - 1 шт. Бесконтактный индуктивный датчик - 3 шт. Механический переключатель - 4 шт. Исполнительные устройства: Реверсивный мотор - 1 шт. Зуммер - 1 шт. Светодиод - 4 шт. Требования к системе управления: Цифровые входы - 8 шт. Цифровые выходы - 7 шт. Комплект поставки: Разъем Sub-D 37 Схема подключения Принципиальная схема Комплект описаний для датчиков Имитация изделия Комплект запасных частей Модель поставляется в собранном виде. Система управления в комплект не входит!
