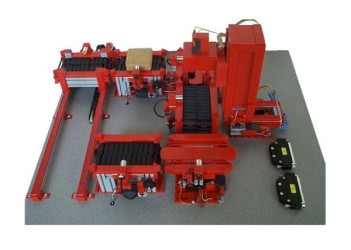

Модель производственного участка, fischertechnik

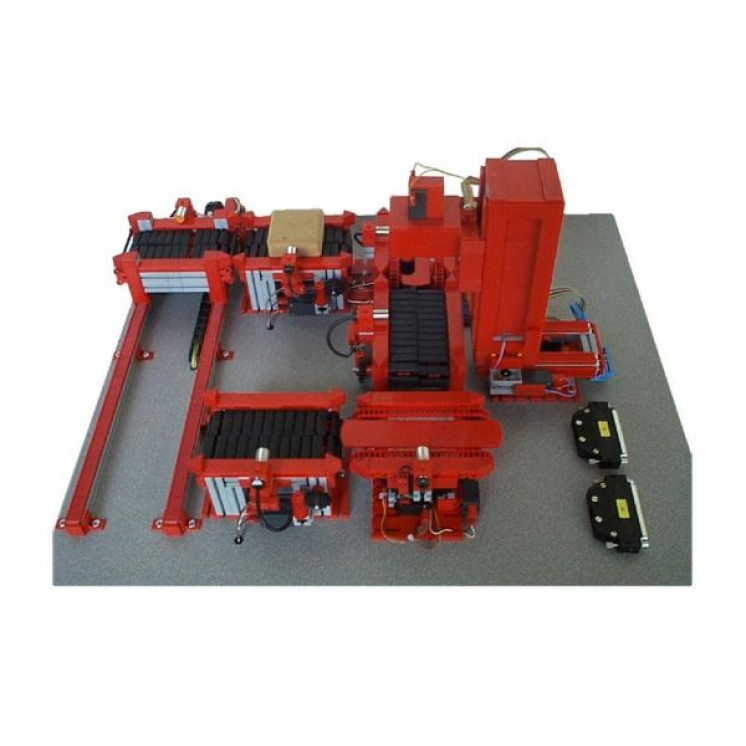

Производственный участок состоит из обрабатывающего центра и конвейерной транспортной системы, по которой перемещаются обрабатываемые детали. Транспортная система организована в виде кольцевого накопителя с поворотными конвейерами и передаточной тележкой. Перемещение механизмов контролируется с помощью электромеханических концевых выключателей, сигналы от которых поступают в систему управления на базе ПЛК (в комплект не входит). Для отслеживания заготовок используются бесконтактные индуктивные датчики. Датчики: Бесконтактные индуктивные датчики - 6 шт. Механический переключатель - 10 шт. Исполнительные устройства: Нереверсивный мотор - 6 шт. Реверсивный мотор - 6 шт. Требования к системе управления: Цифровые входы - 16 Цифровые выходы - 18 Комплект поставки: Разъем Sub-D 37 для подключения к ПЛК Схема подключения Принципиальная схема Описание датчиков Имитация обрабатываемых деталей Rомплект запасных частей Модель поставляется в собранном виде. Система управления на базе ПЛК в комплект не входит!
