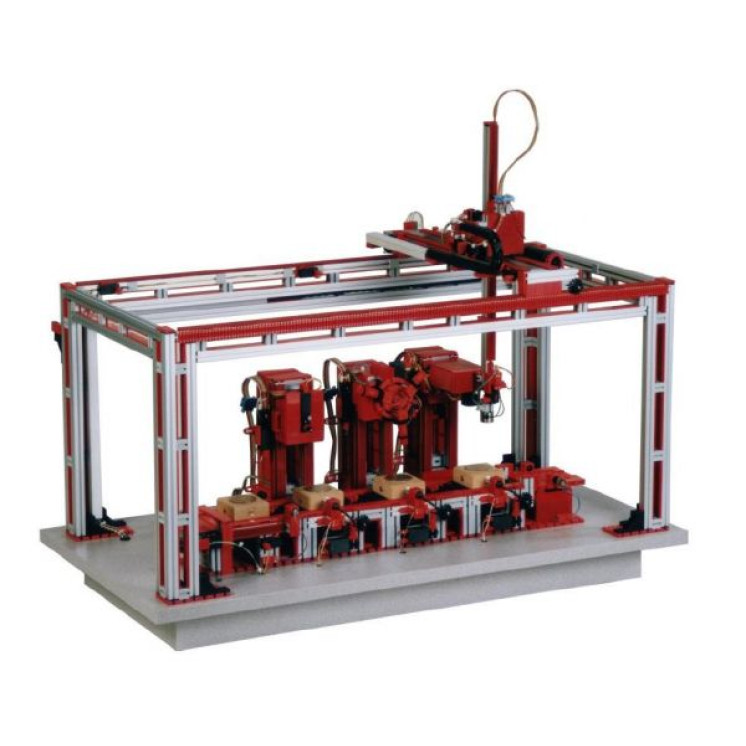

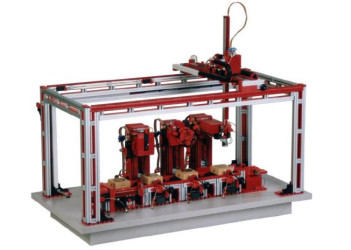

Линия с портальным манипулятором, fischertechnik

Модель представляет собой комбинацию двух стандартных моделей – участка механической обработки и портального манипулятора. Модель спроектирована специально для использования на презентациях и выставках. Конструкция позволяет использовать манипулятор для возвращения обработанных деталей в исходную позицию и обеспечивает работу системы в бесконечном цикле. Такой режим наглядно демонстрирует работу автоматических производственных систем. Датчики: 1. Односторонний световой барьер - 2 шт. 2. Индуктивное реле приближения - 3 шт. 3. Механический переключатель - 20 шт. 4. Инкрементный шифратор - 2 шт. Исполнительные устройства: 1. Электромотор с нереверсивным управлением - 7 шт. 2. Электромотор с реверсивным управлением - 8 шт. 3. Электромагнит - 1 шт. Требования к системе управления: 1. Дискретные входы - 25 шт. 2. Дискретные выходы - 24 шт. 3. Счетные выходы - 6 шт. Комплект поставки: Разъем Sub-D 37; Схема подключения; Принципиальная схема; Описание датчиков; Инструкция; Имитация деталей; Комплект запасных частей. Модель поставляется в собранном виде. Система управления в комплект не входит!
