Гибкая производственная линия, fischertechnik

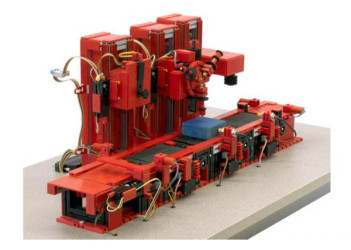

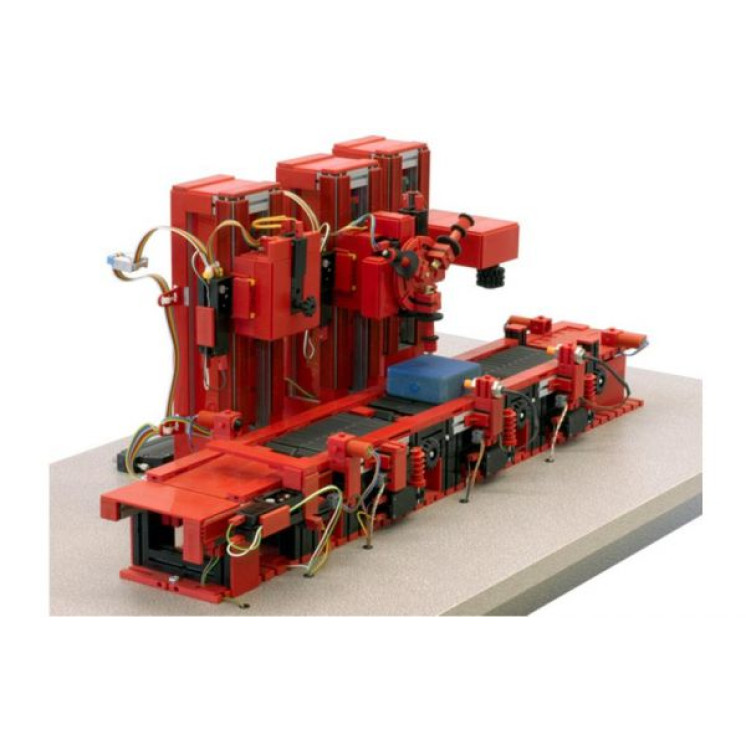

Модель от fischertechnik, имитирует работу гибкой производственной лини с тремя обрабатывающими станками.

Производственная линия состоит из трех транспортеров, трех станков и одного толкателя, который выталкивает заготовки из участка выгрузки на транспортер. Транспортер передает заготовку к первому станку, который обрабатывает ее по заданной программе.

После завершения обработки заготовку принимает следующий транспортер и передает на второй станок. Контроль положения заготовок осуществляется с помощью световых барьеров и индуктивных конечных выключателей.

Датчики:
1. Световой барьер - 2 шт.
2. Индуктивный конечный выключатель - 3 шт.
3. Механические переключатели - 12 шт.

Исполнительные устройства:
1. Электромотор с нереверсивным управлением - 7 шт.
2. Электромотор с реверсивным управлением - 5 шт.

Требования к системе управления:
1. Дискретные входы - 17 шт.
2. Дискретные выходы - 17 шт.

Комплект поставки: Разъем Sub-D 37; Схема подключения; Принципиальная схема; Описание датчиков; Инструкция; Имитация деталей; Комплект запасных частей.

Модель поставляется в собранном виде. Система управления в комплект не входит!
