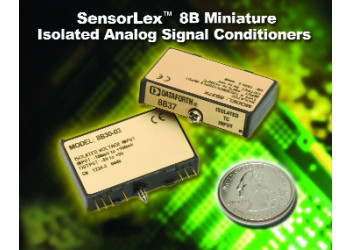

Миниатюрные нормализаторы аналоговых сигналов с гальванической  развязкой SensorLexТМ  8В

Модули SensorLex 8B имеют превосходные технические характеристики, такие как точность 0.05%, включая нелинейность, гистерезис и повторяемость, низкий уровень шума 250 мкВ (с.к.з.), наличие фильтра третьего порядка, нелинейность не хуже 0.02%, напряжение изоляции 1500 В, уровень длительной защиты вход/выход ~240В, подавление помехи общего вида 120 дБ, подавление помехи нормального вида 70 Гц. Параметры модулей характеризуются отличной долговременной стабильностью и процедура рекалибровки модулей не требуется. Полоса пропускания большинства моделей составляет 3 Гц. Исключение составляют выходные модули с полосой пропускания 100 Гц и модули с расширенным частотным диапазоном входного сигнала напряжения -20 кГц. Диапазон рабочих температур модулей 8В составляет -40..+85 C, а относительной влажности - 0..95%.


В январе 2005г. компания Dataforth, США, официально объявила о начале производства новой серии нормализаторов сигналов с гальванической развязкой  - SensorLex  8B. Серия разработана с учетом многочисленных пожеланий пользователей продукции Dataforth во всем мире. Модули SensorLex  8B сверхкомпактны и стоят меньше по сравнению с аналогами, а технические характеристики даже более, чем это необходимо, удовлетворяют требованиям Instrument Class .
  Появление новой серии 8В стало возможным благодаря целому ряду технологических новинок. Суперкомпактные модули 8В - это
решение многих проблем в портативных и встраиваемых приложениях, в том числе и в спецприменениях. Нормированный выходной сигнал модулей 8В позволяет непосредственно подключать их к системам сбора данных формата PC/104, CompactPCI, VMEbus, PXI и т.п.
  В семействе миниатюрных нормализаторов SensorLex  8B предусмотрено 15 функциональных групп с общим числом модулей 95, обеспечивающих сопряжение с источниками напряжения и тока, датчиками температуры, потенциометрами, тензодатчиками и датчиками с частотным выходом. Диапазон входных сигналов напряжения составляет от ±10мВ до ±60В, а тока 0..20 мА и 4..20 мА. Термометры сопротивления типа Pt 100 могут подключаться по 2-х, 3-х или 4-х проводной схеме, а для потенциометрических датчиков предусмотрены модели с входами 0..100 Ом и 0..10 кОм. Нормализаторы для тензодатчиков рассчитаны на диапазон от 100 Ом до 10 кОм с чувствительностью 2 мВ/В, 3мВ/В или 10 мВ/В, а нормализаторы сигналов термопар ориентированы на распространенные типы J, K, T, R и S. Линеаризация сигналов термопар в модулях 8В выполняется встроенными аппаратными средствами, использующими 5 участков аппроксимации для коррекции нелинейности, обеспечивающие отклонение не хуже ±0.015%. Для датчиков с частотным выходом предусмотрены модели модулей с входным диапазоном 0..500 Гц и 0..100 кГц. Модули трансмиттеров обеспечивают питание датчиков "loop power" и прием токового сигнала 4..20 мА по двум проводам. Модули для вывода токовых сигналов 0..20 мА и 4..20 мА серии 8B рассчитаны на входной диапазон
0..5 В или ±5В.
  Модули SensorLex  8B имеют превосходные технические характеристики, такие как точность  0.05%, включая нелинейность, гистерезис и повторяемость, низкий уровень шума 250 мкВ (с.к.з.), наличие фильтра третьего порядка, нелинейность не хуже  0.02%, напряжение изоляции 1500 В, уровень длительной защиты вход/выход ~240В, подавление помехи общего вида 120 дБ, подавление помехи нормального вида 70 Гц. Параметры модулей характеризуются отличной долговременной стабильностью и процедура рекалибровки модулей не требуется. Полоса пропускания большинства моделей составляет 3 Гц. Исключение составляют выходные модули с полосой пропускания 100 Гц и модули с расширенным частотным диапазоном входного сигнала напряжения -20 кГц.   Диапазон рабочих температур модулей 8В составляет -40..+85 C, а относительной влажности - 0..95%.  Все модели соответствуют требованиям стандартов EN61000-6-4 и EN61000-6-2. В настоящее время рассматривается вопрос, и можно надеяться он будет решен положительно, о возможности применения модулей 8B  в условиях опасных производств (North American Class I, Division 2, и European Group II, Category 3).   Конструктивно модули 8В выполнены в прочном,  закрытом,  термопластичном корпусе размерами всего
28.1x41.9x10.2мм. По ударным воздействиям, температурной стабильности, геометрии, защите от воздействия химически активных веществ и воспламеняемости корпус модулей 8В соответствует UL-94 V-0.
  Модули 8В устанавливаются на кросспанели и фиксируются винтом. Dataforth предлагает 16 моделей монтажных панелей для двух, четырех, восьми и шестнадцати модулей, которые могут содержать датчики-компенсаторы холодного спая и механизм для монтажа на DIN-рельс. На монтажных панелях предусмотрены винтовые клеммные соединители для входов и выходов модулей, а также выходной разъем типа DB25М. Для непосредственного питания модулей 8В необходим источник постоянного напряжения +5В. Но на монтажных панелях предусмотрены дополнительные клеммы питания и установочное место для преобразователя напряжения, а в семействе SensorLex  8B есть модуль питания 8BPWR-2 (вход 12..36В, выход +5В/2А). Этот модуль конструктивно выполнен аналогично нормализаторам сигналов, но установлен может быть только в свое место. Аксессуары включают также 19"-конструктив, кабеля DB25F-DB25M различной длины и универсальную монтажную плату с 25 клеммниками.   В таблицах приведены доступные для заказа модели модулей 8В, а на очереди - группа 8В35 (для термометров сопротивления с линеаризацией и 4-х проводной схемой подключения), группа 8В38 (для тензодатчиков), 8В42 (2-х проводные трансмиттеры), 8В45 (для датчиков с частотным выходом) и 8В49 (выход по напряжению).

  Используя новую технологию, компания Dataforth планирует к выпуску аналогичную 8В по основным техническим характеристикам серию одноканальных нормализаторов для непосредственного монтажа на DIN-рельс.
