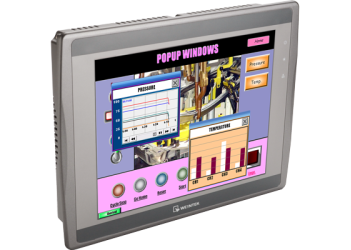

MT8104iH, Weintek Labs
Основные характеристики операторской панели (панели оператора) MT8104iH:
Дисплей: 10.4” TFT LCD
Цветность: 65536 цветов максимально
Разрешение: 800 x 600
Поверхностная яркость: (cd/m2): 300
Контрастность: 500:1
Светодиодная подсветка матрицы
Последовательный интерфейс: COM1: RS-232/485 2w/4w cо встроенным MPI 187,5 кб/с (связь с Siemens), COM2: RS-232, COM3: RS-232/485 2w
Ethernet: 1 x 10/100 BaseT
1 х USB 1.1 HOST, 1 х USB 2.0
1 слот для SD карты
Процессор: RISC, 400 MГц
Память: 64 MB DDR2 и 128 MB flash
Аудио: 1 линейный выход
Встроенные часы реального времени
Питание: 24 В постоянного тока, 400 мA @ 24 В DC
Защита лицевой панели: NEMA4 / IP65
Рабочая температура: 0 ~ +50°C
MT8104iH:
MT8104iH - сенсорная графическая операторская панель (панель оператора) для систем автоматизации с повышенной устойчивостью к электропомехам. Широкоформатный 16:9 дисплей предоставляет пользователям дополнительную область экрана для размещения меню, кнопок и других объектов. Поддержка аппаратных средств расширения через универсальный USB, последовательный и SD интерфейсы. Подключение принтеров и считывающих устройств штрих-кодов возможно на основе расписания и конфигурации. В USB память пользователь может сохранять информацию, такую как журнал событий, выборку данных и т.д.
Конфигурирование операторской панели (панели оператора) MT8104iH осуществляется с помощью бесплатного программного обеспечения EasyBuilder 8000.
| Дисплей | |
| Диагональ | 10.4” |
| Разрешение | 800x600 |
| Цветность | 65536 |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 300 кд/м2 |
| Контрастность | 500:1 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
| Процессорный модуль | |
| Тип процессора | 32bit RISC |
| Частота процессора | 400 МГц |
| Размер оперативной памяти | 64 MB Мб |
| Размер встроенной flash памяти | 128 Мб |
| Аудиовыход линейный | 3.5 mm jack |
| Коммуникационные интерфейсы | |
| Последовательные интерфейсы | COM1 (RS232,RS485,2W/4W), COM2 (RS232), COM3(RS232,RS485 2W) |
| USB Host | USB 1.1 |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Стандарт Ethernet | 10/100 Base-T |
| Поддержка MPI | 187,5 K |
| USB клиент | USB 2.0 |
| Порты | 3 порта RS232/RS485 |
| Питание | |
| Рабочее напряжение | 20-28 В |
| Потребление тока | 0.3 А |
| Механические характеристики | |
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | в стену |
| Посадочное отверстие | 259x201 мм |
| Габариты | 286x212x50 мм |
| Вес (нетто) | 1.6 кг |
| Рабочая температура | 0 - 50°C |
| Системное ПО | |
| ПО для разработки проектов | EasyBuilder8000 |
| Дистрибутив EasyBuilder8000 4.65.13 (рус) | 01-07-2014 |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по USB, с ПК по Ethernet, с флешки, с SD карты |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilder8000 |
| Максимальный размер проекта | 16 Мб |
| Размер выделяемой памяти под архив в панели | 48 Мб |
| Доступ по ftp к памяти панели | Есть |
| Сохранение архивов | память панели, флешка, SD карта |
